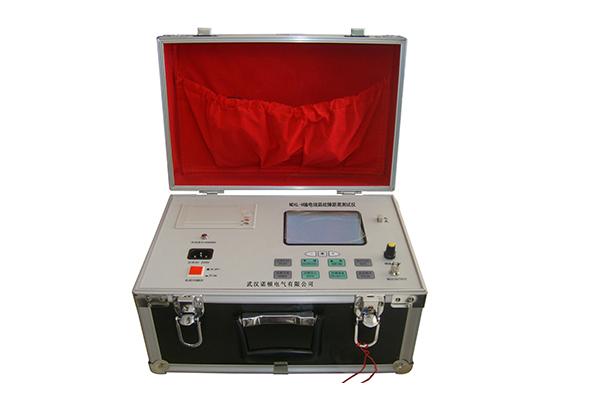

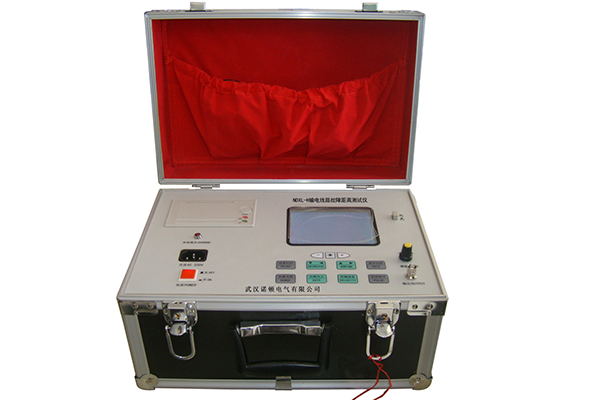

NDXL-H输电线路故障测距仪是用于架空输电线路发生永久性接地(短路)或断路(开路)时，测量故障点到测量点(变压器)的距离。

      该仪器适用于35kV及以上各电压等级的架空输电线，当发生永久性单相接地或断线故障时，只要在变电站内对故障线路进行测试，就可准确地测出故障距离，确定故障杆塔，便于抢修人员快速查找故障，缩短抢修时间。

        根据波的传输理论，波在架空线路上传播,遇到开路或短路点时，会发生反射，在线路上产生驻波。波的频率不同，驻波波峰波谷出现的位置则不同。通过改变波的频率，可使波的波谷正好出现在信号的注入点。由于架空线路波速是固定的，在已知波速的情况下，就可以计算出线路的长度。

设： f: 注入的信号频率;

       v: 注入的信号沿线路传输的速度;

       λ: 注入信号的波长;

       L: 线路长度;

       因为: f×λ=v

       由理论公式推导，可得出:

       对于末端短路的线路，当注入的信号频率由低向高变化，在注入点出现第一个驻波波谷时，线路长度为波长的一半，即:

       L=λ/2=0.5V/F;

      对于末端开路的线路，当注入信号的频率由低向高变化，在注入点出现第一个驻波波谷时，线路长度为波长的四分之一，即:

      L=λ/4=0.25V/F。

      据这一结论，就可以计算出故障距离。

      本仪器带有精确测频电路及对驻波波谷进行检测的?？?，可检测出发生驻波时的频率，再根据已有的各电压等级下的波速，换算出发生故障的点到测量点之间的距离L。

       由于本仪器带有数据记忆电路，对测量出的各频率下的数据进行记录，可在测试完成后进一步精确分析。

☆、扫频范围                （100Hz～100kHz） 分段选择

☆、测量距离                  2～100kM

☆、被测线路电压等级     35kV～500kV

☆、显示LCD                  240×128点阵 （黑白）

☆、显示方式                 图形及文字

☆、输出电压                 Vp_p≥8V

☆、内部电池使用时间     2～4小时/每次充电

☆、充电电流及时间        100～200mA/12小时

☆、体积                        260(宽)×350(长)×190(高)mm
