☆、测量通道数：3通道（标准）
☆、可测试品的电容量范围6PF~250μF。
☆、检测灵敏度允许电流（见表一）：

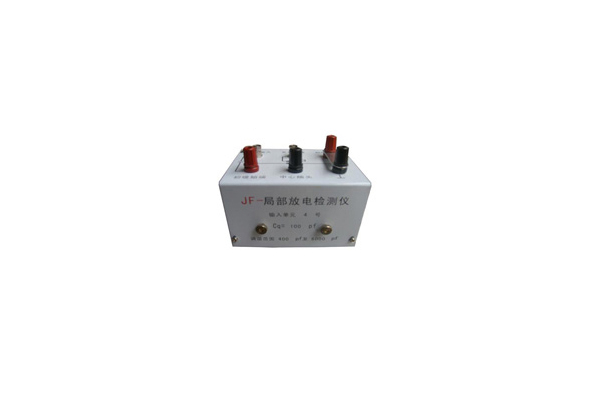

表一、检测灵敏度及输入单元允许电流值。
|
输入单
元序号
|
调谐电容范围
|
灵敏度（PC）
（不平衡电路）
|
允许电流有效值
|
|
不平衡电路
|
平衡电路
|
|
1
|
0～25～100PF
|
0.02
|
30mA
|
0.25A
|
|
2
|
25～100～400PF
|
0.04
|
50mA
|
0.5A
|
|
3
|
100～400～1500PF
|
0.06
|
120mA
|
1A
|
|
4
|
400～1500～6000PF
|
0.1
|
0.25A
|
2A
|
|
5
|
1500～6000～25000PF
|
0.2
|
0.5A
|
4A
|
|
6
|
0.006～0.025～0.1μF
|
0.3
|
1A
|
8A
|
|
7
|
0.025～0.1～0.4μF
|
0.5
|
2A
|
15A
|
|
8
|
0.1～0.4～1.5μF
|
1
|
4A
|
30A
|
|
9
|
0.4～1.5～6.0μF
|
1.5
|
8A
|
60A
|
|
10
|
1.5～6.0～25μF
|
2.5
|
15A
|
120A
|
|
11
|
6.0～25～60μF
|
5
|
25A
|
200A
|
|
12
|
25～60～250μF
|
10
|
50A
|
300A
|
|
7R
|
电阻
|
0.5
|
2A
|
15A
|
☆、椭圆扫描时基：
（1）内、外触发功能，可实现频率50（内）及外部高频试验电源触发同步。
（2）旋转：以30°为一档旋转，调整观察角度。
（3）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率<1伏安。

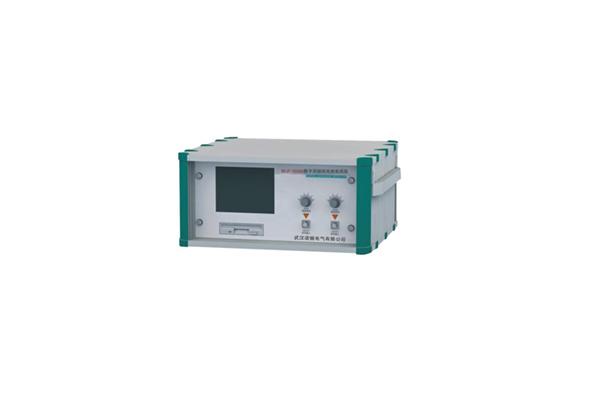

☆、显示单元
（1）采用5.6寸矩形液晶显示器，色彩显示清晰。
（2）工作方法：椭圆、直线显示，连续、暂停测量。
☆、放大器
（1）3dB低频端频率fL：10、20、40KHZ任选。
（2）3dB高频端频率fH：80、200、300KHZ任选。
（3）增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB。
（4）正负脉冲响应不对称性<1dB。
☆、时间窗
（1）窗宽：可调，50Hz 下15°～ 150°。
（2）窗位置：每一窗可旋转0°～ 170°。
（3）两个时间窗可分别或同时开。
☆、脉冲峰值表
（1）数字显示：以3位半LED数字表显示
0—100 误差：±3%（以满刻度计）。
☆、试验电压表

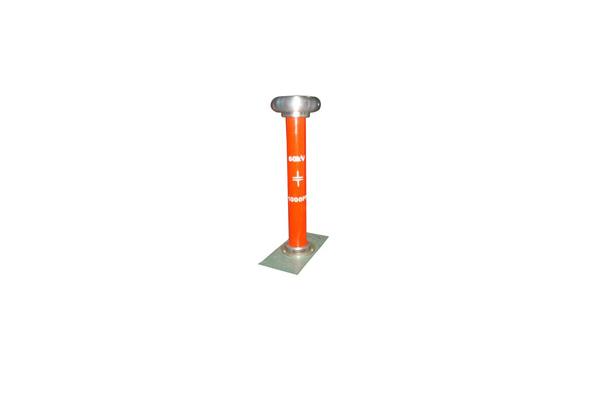

（1）量程200KV（需使用电阻或者电容分压器）。
（2）显示：3位半数字电压表。
（3）误差：±3%。
☆、零标系统
（1）内部零标发生器的零标志可变换极性，并可旋转0～180°以使本电压电阻R产生的真零标位置极性相符。
（2）零标志与所有椭圆扫描频率相一致。
☆、结构
（1）体积：宽430×高90×深480 mm3
（2）重量：约12KG。
