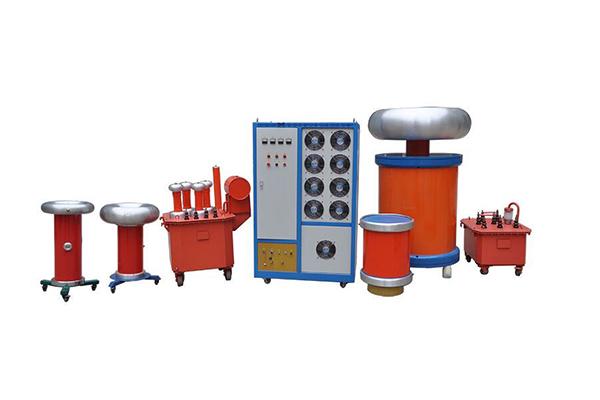

NDXZ-W变频无局放串联谐振由无局放变频电源、无局放激磁变压器、无局放电抗器和无局放耦电电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品 上，用于测量被试品上的谐振电压，并作过压?；ば藕?；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。 

     无局放串联谐振装置由无局放试验电源（工频或变频）、无局放激励变压器、无局放高压电抗器、无局放的分压器及其附件组成的试验系统。

☆、35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置体积小，重量轻，便携式电缆耐压试验系统由此而诞生 。

☆、本系统要求单个人能现场搬动的部件重量不超过30kg，要求两个人能现场搬动的部件重量不超过60kg，适合现场搬运。

☆、电源采用220V单相电源或380V单电源，方便现场取电。

☆、电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求。

☆、110kV及以上电压等级电缆耐压试验采用油浸式电抗器，在单体重量超过100kg时，可选配我公司专用小型电动吊车。

☆、操作简单，体积小，重量轻，非常方便现场使用及搬运（体积与重量约为传统试验变 压器的1/10～1/30；

☆、对现场电源要求低；

☆、试验等效性好；

☆、特有低谐波专利技术，武高所实测谐波含量低于0.3%，远低于国标不大于5%的要求,极大的?；ち酥鞅?、发电机等设备不受高压谐波损伤；

☆、通过机构--武汉高压研究所严格的型式试验鉴定，确保人员及设备安全； 在东北电科院组织的2008年全国设备大比武中名列前茅；

☆、符合国标要求有监测峰值功能，可实时监测高压试验波形；

☆、一键鼠标旋钮式操作，大液晶屏幕，“傻瓜式”简单易用；

☆、自带微型打印机，随时打印保存试验数据；

     诺顿电气无局放串联谐振优势

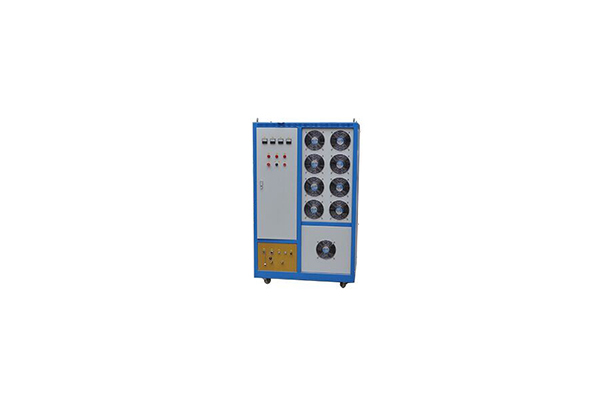

☆、无局放电源使用日本进口的功率放大器件，采用ABB公司的控制技术，可实时监控回路的功率因素，品质因素及其被试品的电流、电压、频率等试验数据，并具有过流，过压，过零，欠压、闪落等完善?；すδ芗靶阅芪榷?。

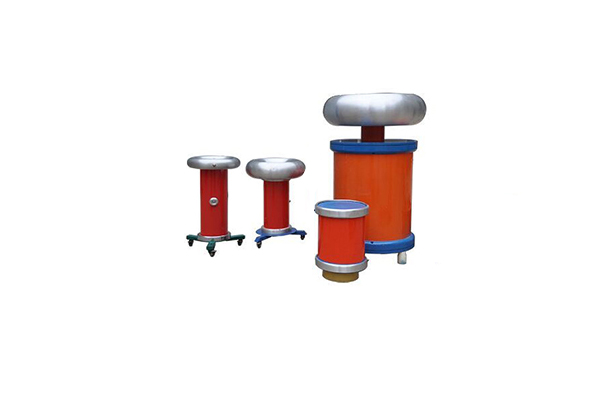

☆、无局放电抗器线圈采用耐高温（200℃）的漆包线单股或多股绕制，空芯饼式结构，并设有多个油道，每饼线圈端部都采用了均压措施，能保证不产生局部放电和较低的温，内部安装专用气囊，可保证油热膨胀和冷缩的裕度，

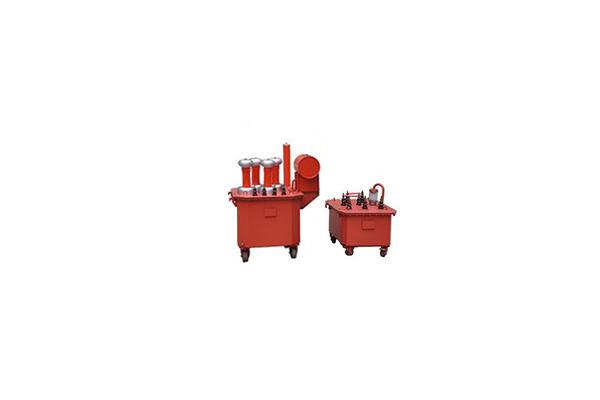

☆、无局放励磁变采用铜导线绕制，油浸式自冷铁式外壳结构，高低压绕组及铁芯之间均设静电屏蔽层，即为励磁变，又为隔离变，使其具有足够的电气及机械强度，保证在额定运行时 不产生局部放电和电晕放电。

☆、谐振电压波型：正弦波，波形畸变率＜1.0%；

☆、输出频率：30～300Hz；

☆、工作制：满功率输出下，连续工作时间60min；

☆、品质因素：30～90；

☆、输入工作电源：单相380/220V±10%，工频50Hz±5%；

☆、环境温度：－10℃～+50℃；

☆、相对湿度：＜95%，无凝露状况；

☆、适用范围：

    1）电缆变频谐振装置；

    2）发电机工频耐压试验装置；

    3）变电站电气设备交流耐压试验装置；

    4）CVT检验用谐振升压装置。

        环境温度      －10℃～40℃

      相对湿度      ≤95%，无凝露状况

      海拔高度      ≤3000米

      额定容量      1040kVA

      输入电源      三相380V电压，频率为50Hz

      额定电压      130kV

      额定电流      8A

      工作频率      30-300Hz

      波形畸变率   正弦波，波形畸变率≤1.0%

      工作时间      额定负载下允许连续60min；过压1.1倍1分钟

      温 升           额定负载下连续运行60min后温升≤65K

      品质因素      装置自身Q≥30(f=45Hz)

      测量精度      系统有效值1.5级
