三倍频电压发生器采用三芯五柱结构，将铁芯工作磁通密度选择在饱和磁密以上，使开口接成三角形的次级绕组中的基波电势（正序向量）的向量和为零，而开口两端感应出同向的150Hz三次谐波（零序）。

二、三倍频电压发生器原理图

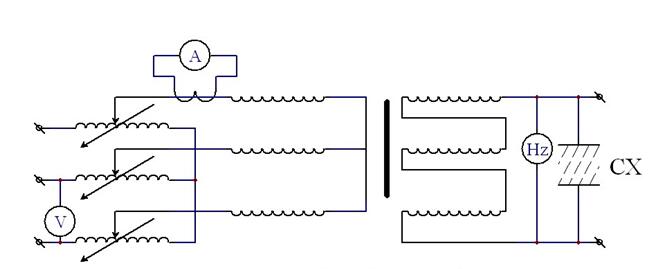

150Hz/300V以下原理图

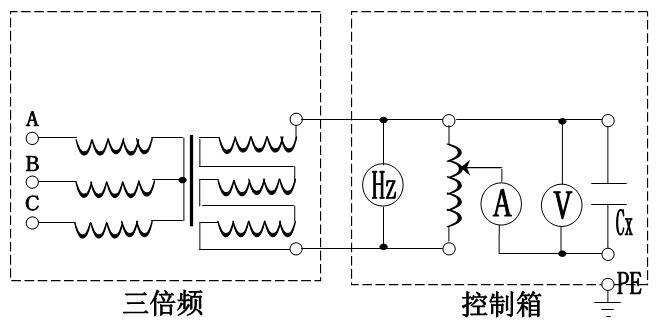

150Hz/300V以上原理图

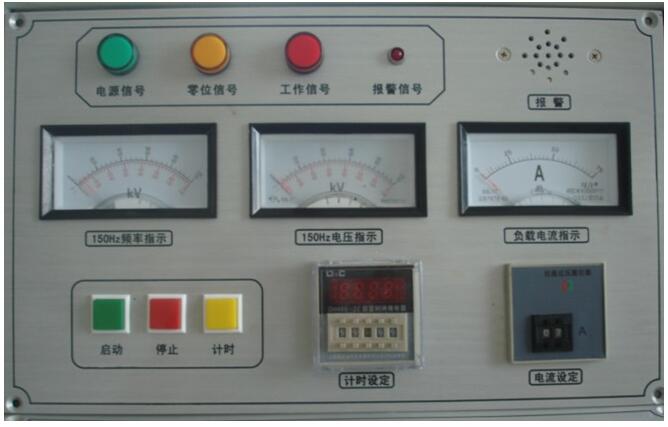

图三：操作台面板图

三、三倍频电压发生器操作说明
3.1 将试验所需的SFQ-81三倍频、XCJH—5操作箱、互感器及电抗器按示意图所示的方式连接好；仔细检查，确保输入、输出、仪表接地线准确无误后，方可通电进行操作。此时三倍频的次级输出即为150Hz的三倍频电源。
3.2接通电源，电源指示灯亮。将调压器的手柄旋至零位处，零位开关合上，零位指示灯亮。按下启动按钮，接触器合上，主回路通电，工作指示灯亮。
3.3顺时针缓慢均匀旋转调压器的手柄，并密切注视仪表，当升到所需高电压值时，应停止旋转，并开始计耐压时间。时间一到，及时反向旋转手柄，直到调压器回到零位上，零位指示灯亮。
3.4试验完毕后，按下停止按钮，接触器断电，工作指示灯灭，此时变压器断电。
3.5本装置设有过流?；?，出厂时按额定输出的电流80%整定，用于小负载时，应根据负载重新整定，当升压或耐压过程中出现过流或击穿现象时，接触器断电，切断主回路，起到?；ぷ饔?。
3.6此套试验装置带有多抽头的电抗器，当三倍频发生器带上JCC1类型高压串级式电压互感器负载时，可在被试验的高压互感器某一绕组上接入可调的电抗器进行电流补偿来提高整个试验回路的功率因素.
