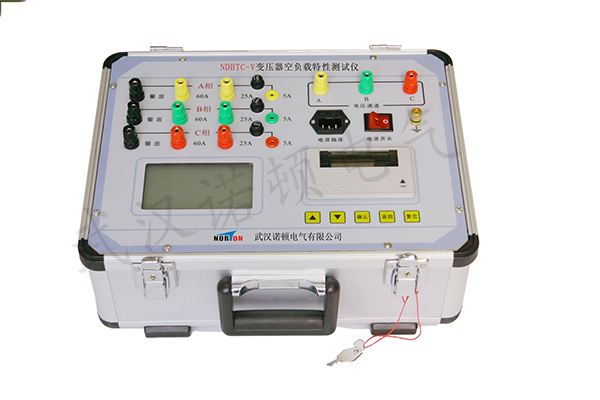

变压器空负载特性测试仪又叫变压器损耗参数测试仪是专门用于变压器空载、负载参数和零序阻抗参数测量的高精度仪器。它可对各种变压器的空载电流、空载损耗、短路损耗、阻抗电压、谐波含量、畸变率等一系列参数可进行精密的测量。接下来我们来详细了解一下变压器空负载特性测试仪的特点以及各项参数。

变压器空负载特性测试仪功能特点及用途

1、单机可以完成1000KVA以下的配电变压器全电流下的负载试验；在三分之一额定电流下可完成2500KVA以下的配电变压器的负载试验（在三分之一的额定电流下，仪器可换算到额定电流下的负载损耗参数）。

2、240*128蓝屏液晶显示器，中文操作菜单，自带微型打印机打印试验结果和历史记录。

3、变压器空负载特性测试仪仪器可以由用户预设20组参数，而且这些参数可以根据需要随时删除和增加，使用更方便。

4、可以存储20组试验结果，试验结果采用先进的存储方式存储。

5、参数和试验结果存储的数据采用严格的检查机制，保证了参数和试验结果的正确性和可靠性。

6、以高性能的处理器作为控制和运算的核心，采样速度快，数据的稳定性好。

7、变压器空负载特性测试仪可外接电压互感器和电流互感器拓宽仪器测量范围。

8、本仪器为提高测量精度，特设定三个电流测量档位（5A、25A、60A），在进行低功率因数的测试中，精度更高；

9、仪器的体积小、重量轻、便于携带。

变压器空负载特性测试仪主要的技术指标

1、测试项目

1.1 三相有效值：Uab、Ubc、Uca；

1.2 三相按平均值折算的有效值电压：/Uab、/Ubc、/Uca；

1.3 三相电流：I a、I b、I c；

1.4 空载损耗及空载电流百分比：Pw、Io%；

1.5 负载损耗、阻抗电压百分比及短路阻抗：Pt、ekt、Zt；

2、主要技术参数

2.1 电流测量范围：0.1A~60A，测量精度0.2级；

2.2 电压测量范围：10V ~ 500V，测量精度0.2级；

2.3 功率测量精度： 0.3级；

2.4 外加互感器可以拓宽仪器的测量范围；

2.5 频率范围：45~65Hz，精度0.2级。
