提起试验变压器对于外行人来说，一般认为是一种型号的设备，对他们而言也比较陌生，毕竟生活当中也很少看到。但是对于电力公司来说，这个设备还是很常见的，因为这个设备在做变压器试验的时候是会用到的。

       试验变压器是发电厂、供电局及科研单位等广大用户的用来做交流耐压试验的基本试验设备，用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

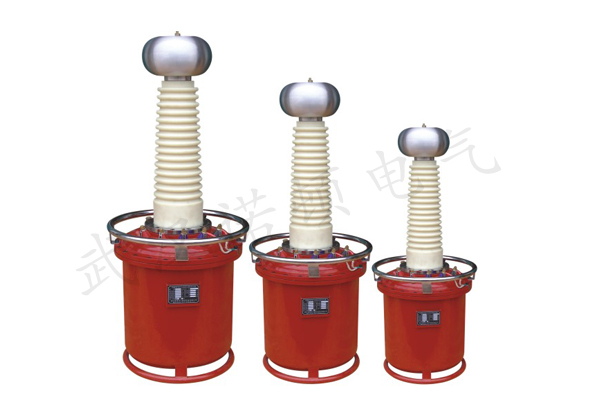

电力公司用的试验变压器并不只是单纯的试验变压器，而是根据功能以及结构的不同，分为三种：油浸式试验变压器，充气式试验变压器，干式试验变压器。它们的功能特点以及用途如下：

一、油浸式试验变压器特点：

1、油浸式试验变压器选材优良，质量可靠，稳定性好；

2、该油变采用新式绝缘材料，体积小，重量轻。

3、该系列产品中有200V抽头，可二台或三台串级成100kV、150kV、200kV、300kV及更高的高电压。根据用户需要，在高压绕组中可抽出5 – 15kV的中压抽头，供高压电机作交流耐压试验。

      适用于：电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

二、充气式试验变压器特点：

1、NDCB系列产品其设计构思，材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标  都达到了<<JB3570－９８>>标准要求。

2、NDCB系列产品采用优质冷轧30Q－130取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF６气体。

       3、NDCB（JZ）产品与YD产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换NDCB是工频高压交流输出还是高压直流输出。

      4、NDCB（C）产品与NDCB产品的不同在于套管内结构和高压输出绕组上串加一个励磁绕组?？捎肓硪惶ū溲蛊鞯拥礁叩牡缪沟燃?。

      5、NDCB（W）产品是在普通变压器的基础上加上特殊的电气结构及精细的制作工艺，使得此型号变压器局放量很（≤5PC），有利于用局放仪在高电压状态下判别其它电气设备（如GIS、CVT、电缆附件、主变等）的局放量。

      6、充气式试验变压器与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300KV。

适用于：现场工作及频繁移动的工作条件下使用.

三、干式试验变压器特点：

干式试验变压器系列，彻底改变了老式试验变压器笨、大、重的落后状况，且能在装上我公司配套生产的高压硅堆后能提供直流高压试验电源，配以控制箱（台）、自动?；の脖?、球隙等附属设备，特别适用于现场测试，使繁重的工作变得方便、迅速、轻松灵活，效率大为提高。因此，

适用于：电力系统和大型厂矿高压试验。

一些电力公司的采购人员在往往在选择试验变压器时遇到困难，首先要确定买这个设备是用在什么地方，其次根据参数要求选择好型号，最后实在没法确定要选择哪款设备比较合适，可以选择咨询诺顿电气的专业人员帮您选择合适的设备。
